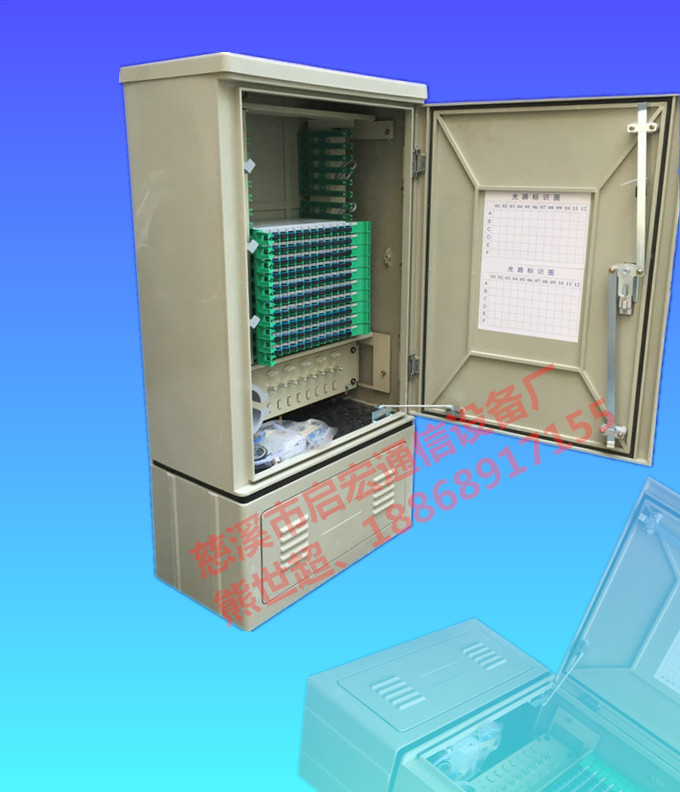

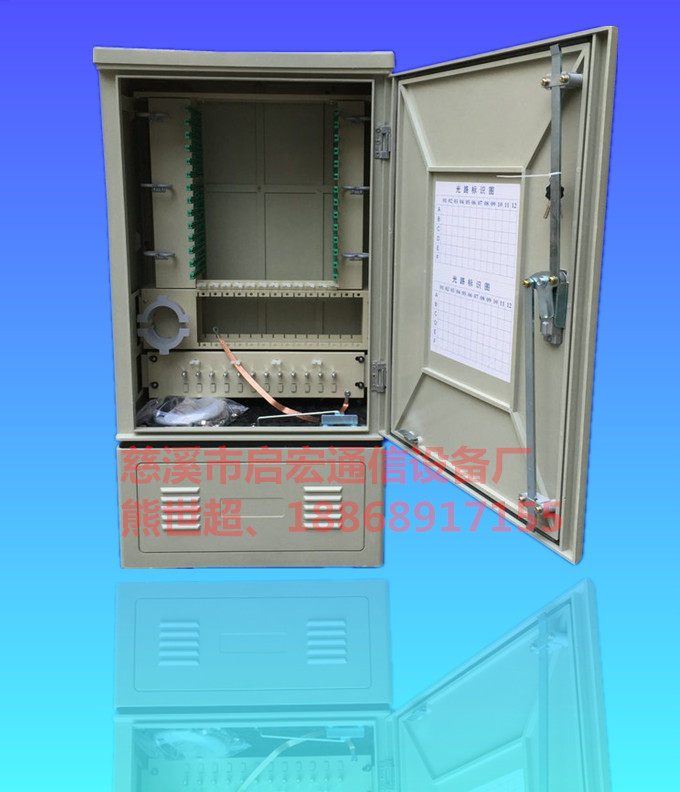

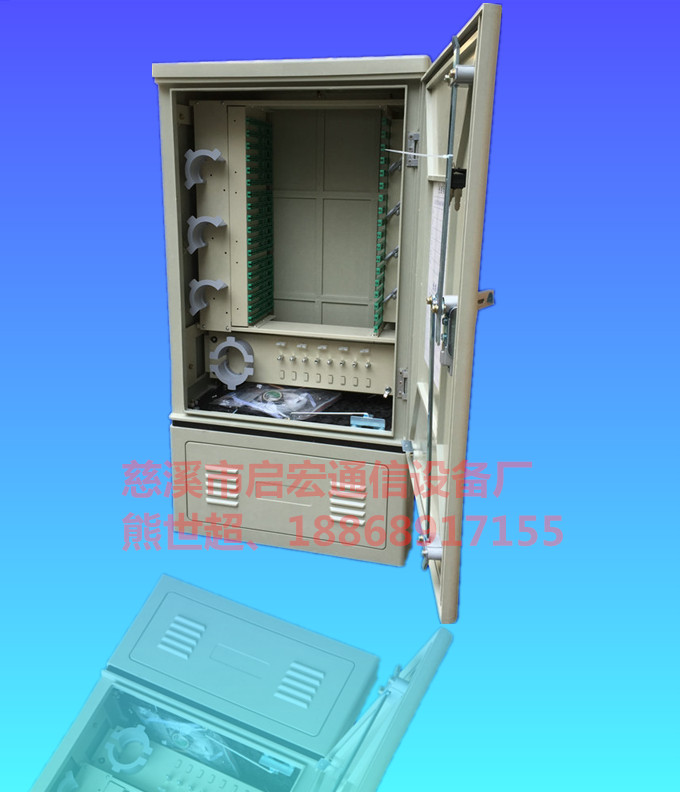

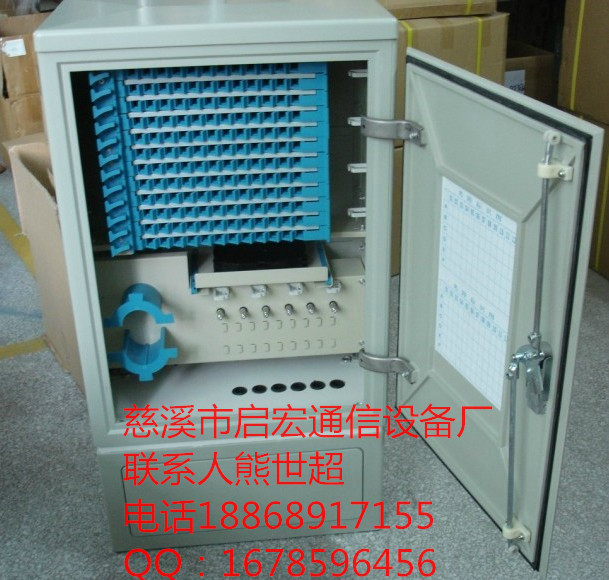

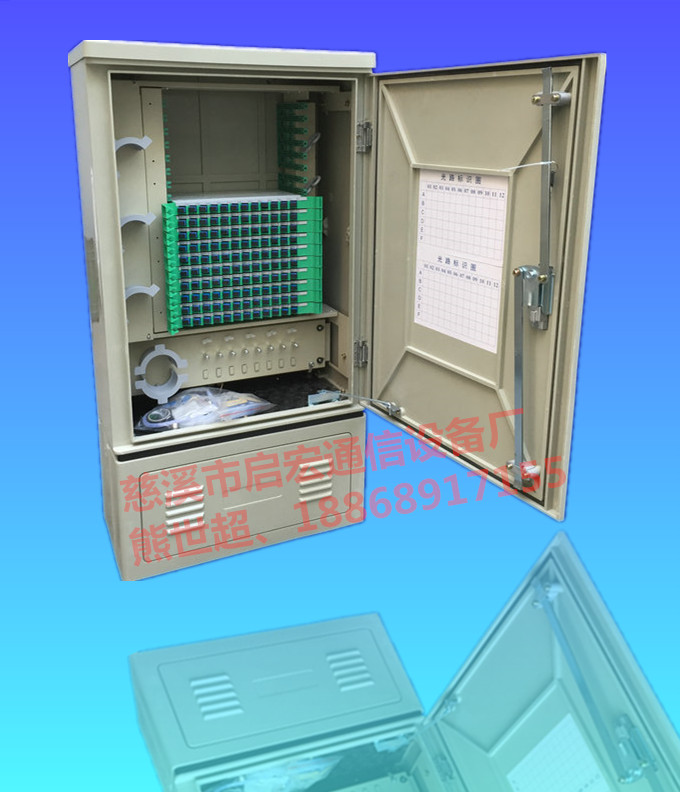

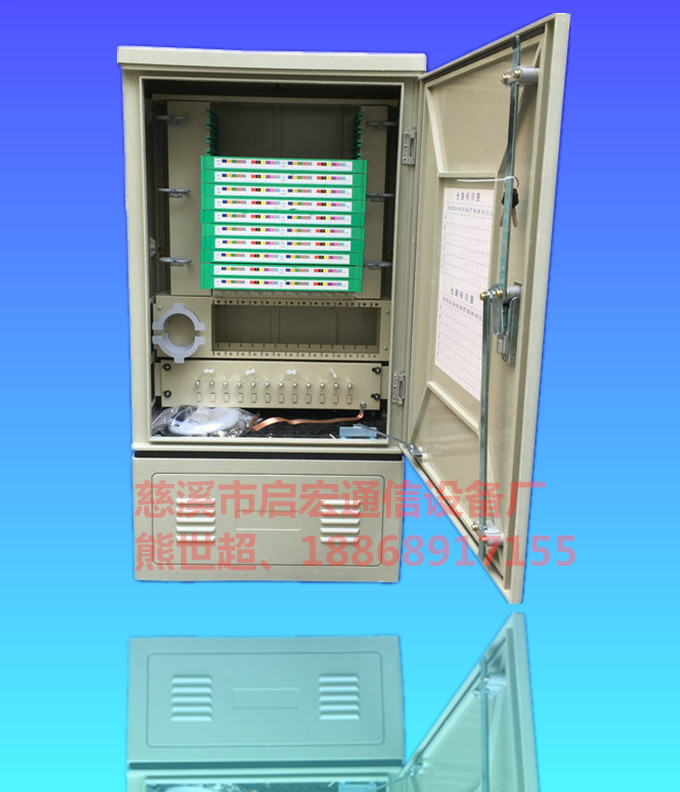

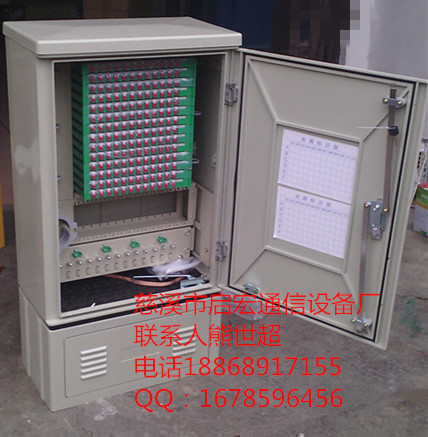

光纜交接箱介紹
產品名稱
單位
型號
產品規格
材質
防護等級
安裝方式
光纜交接箱
臺
(壁掛式)72芯
450*310*180
SMC
AP65
壁掛式
//////
落地式
光纜交接箱
臺
(壁掛式)96芯
950*530*320
光纜交接箱
臺
(壁掛式)144芯
720*530*320
光纜交接箱
臺
(落地式)144芯
950*530*320
光纜交接箱
臺
(落地式)288芯
750*320*1450
光纜交接箱
臺
(落地式)576芯
750*600*1450
光纜交接箱
臺
(落地式)720芯
750*600*1450
使用條件(防潮防雨防塵防盜符合 YD/T988-1998標準)
室外掛壁式/落地式/戶外/通信光纜交接箱:SMC復合材料光纜交接箱,不銹鋼光纜交接箱,無跳接光纜交接箱,免跳接光纜交接箱
實現光纖的直通、盤儲、和光纖的熔接、調度功能?墒彝饴涞、架空安裝兩種方式。
規格:72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。

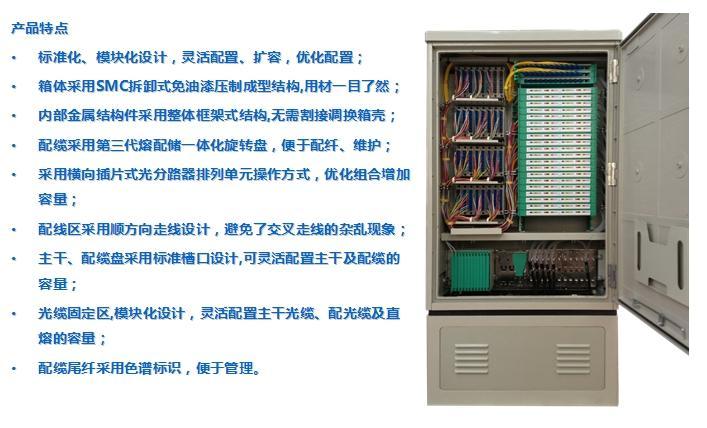

產品用途及特點:

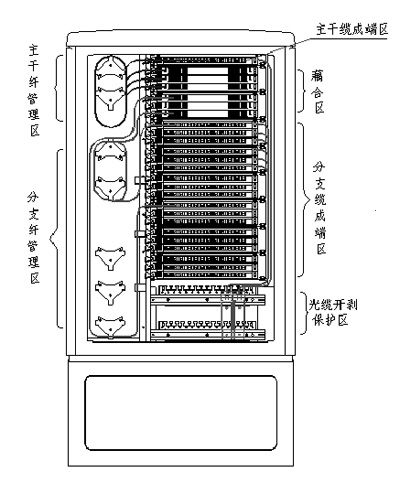

1.用途:本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備,可以實現光纖的熔接、終端、存儲以及調度等功能。
2.光纖的分配和調度均在正面進行,光纜、尾纖、跳纖的進出線各自**立,互不干涉,操作十分方便。
3.采用抽屜式托盤結構,集熔接與終端為一塊托盤,托盤可單**抽出施工,熔接與成端在同一層面操作,不需翻轉,施工極為方便。
4.適配器左向傾角安裝,保證了跳纖的曲率半徑,避免激光灼傷眼睛,使光纖連接頭的操作方便、安全,且適配器可拆卸,給維護帶來便利。
5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠,當外纜引入時,光纜分支器部件可單**拿出施工,操作便利。
6.引入光纜后,用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會(huì )膨脹,使密封效果**佳。
7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。
安裝說明,本設備根據實際需要可落地或架空安裝使用
1.落地安裝:在預制的水泥基座上按說明書提供的安裝尺寸預留4個
M12的地腳螺釘。安裝時**打開設備門,將設備內底部的兩邊插銷拔出,并打開設備底座面板,將設備放在水泥基座上,用螺母將底座內的底腳擰緊。安裝完畢,合上底座面板,插好插銷,鎖緊面板。
2.架空安裝:在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔,再將設備用M12螺母螺栓固定牢固。
纖的布放及光纖熔接
1.抽出終端熔接托盤,打開蓋板。向上推起上層的熔?*,染忬按顺序将涡Q嘶疃油煩啥嗽諳虜愕鬧斬伺躺稀?br />
2.將尾纖按圖示在終端盤上盤繞固定好,(保證彎曲處的曲率半徑大于40MM).然后將其引入熔?*,盘绕固定好后,用葎**坦潭ㄍ固ń?br />
其固定在終端盤上。
3.將引入熔?*痰墓飫孿誦玖舫鲆歡ㄓ喑ず蟀賜際九倘乒潭ǎūVね淝η拾刖洞笥?0MM).
4.將光纜纖芯和尾纖根據熔接機的要求進行熔接,熔接點用熱縮套管熱縮保護后,置于溶解芯片上。所有纖芯熔接后,蓋上蓋板,推入熔?*獺?br />
